Prasa hydrauliczna CNC z napędem serwo Stół roboczy o długości 2 m z gniazdami typu T

Napęd serwo YD32-180T Prasa hydrauliczna CNC Stół roboczy o długości 2 m z gniazdami typu T



Chiny maszyna do przycinania wyrobów metalowych, maszyna do formowania blach, maszyna do montażu prasy,

kupić prasę elektryczną, prasę hydrauliczną, prasę, giętarkę



Definicja serwo-hydraulicznej prasy:

Prasa hydrauliczna serwo, prasa hydrauliczna serwo i prasa hydrauliczna sterowana numerycznie są energooszczędne

i wysoka wydajnośćprasy hydrauliczne, które wykorzystują serwosilnik do napędzania pompy olejowej napędu głównego, zmniejszają

obwód zaworu regulacyjnego i sterowaniesuwak prasy hydraulicznej.Składa się głównie z ramy, głowicy maszyny,

stół warsztatowy, serwomotor, popychacz, ciśnieniepłyta i przełącznik sterujący.W górnej części ramy,

zamocowana jest głowica maszyny do montażu wspornikowego oraz serwomotorjest montowany pionowo na głowicy maszyny.

Dolny koniec serwomotoru jest współosiowo połączony z popychaczem,

a dolny koniec popychacza jest wyposażony w płytkę dociskową.Zastosuj strukturę łuku, podobną do

tradycyjny stempel mechaniczny,o prostej i zwartej konstrukcji, małej powierzchni i wygodnej obsłudze.

W dolnej części na stałe umieszczony jest stół warsztatowyramy, dolny koniec serwomotoru jest współosiowy

połączone z popychaczem poprzez śrubę kulową i przełączniki sterującesą symetrycznie rozmieszczone na zewnątrz

stronie stołu warsztatowego odpowiadającej płycie dociskowej i przełącznikom sterującymzazębiają się oburącz

przyciski uruchamiania.

Zasada działania serwo-hydraulicznej prasy:

Prasa serwohydrauliczna napędza cylinder olejowy, aby naciskać w górę iw dół przez zestaw pompy serwohydraulicznej.

Dialog człowiek-maszyna ustanowionego systemu sterowania numerycznego może ustawić parametry wtłaczania

produktów na ekranie dotykowym konfiguracji zgodnie z produktami zaciskanymi klientów i może wizualnie

sprawdź dane pasowania wtłaczanego produktów.W tym samym czasie może przeprowadzać wykrywanie pasowania wtłaczanego on-line

wyroby wtłaczane.Urządzenie posiada wielostopniową regulację prędkości wtłaczania szybkiego wciskania, wtłaczania,

utrzymywanie ciśnienia i powrót, które mogą skutecznie zapewnić dokładność ciśnienia i dokładność przemieszczenia

produktów podczas wtłaczania.



Charakterystyka techniczna prasy serwohydraulicznej

1. Silnik serwo ma wysoką czułość i szybką reakcję:

2. Czujnik przemieszczenia o wysokiej precyzji jest przystosowany do wykrywania, a powtarzalna dokładność pozycjonowania jest wysoka,

do ±0,02 mm

3. Obsługa maszyny jest bardziej humanizowana, z przyjaznym interfejsem człowiek-maszyna.Presja, pozycja

a prędkość można ustawić i dostosować dowolnie na ekranie komputera.

4. W porównaniu z tradycyjnym modelem cykl produkcyjny można skrócić w całości o około 20%.

automatyczny tryb produkcyjny.

5. Sterowanie układem serwohydraulicznym może sprostać zmieniającym się wymaganiom różnych procesów dotyczących prędkości

I nacisk, a ruch jest bardziej stabilny.

6. Głównymi elementami hydraulicznymi są produkty markowe, co zapewnia stabilność hydrauliki

wydajność systemu.

7. Sterowanie PLC, ustawianie parametrów ekranu dotykowego i monitorowanie w celu realizacji sterowania cyfrowego.



Parametr techniczny prasy hydraulicznej CNC:

1. ciśnienie znamionowe: 200T

2.Maks.ciśnienie cieczy: 25Mpa

3. ciśnienie powrotu: 300KN

4.Max.skok ruchomej belki: 500mm

5.Maks.wysokość otworu: 900 mm

6. ciśnienie wyrzutu: 400KN

7. Skok cylindra wyrzutowego: 200 mm

8. rozmiary stołu roboczego: 800X1000mm

9. Idealna prędkość: 350mm/s

10 prędkość prasowania: 8-6mm/s

11. prędkość powrotu: 200mm/s

12. moc silnika: 18,5 kW



Nasza przewaga:

Minimalne zamówienie:Możemy dostarczyć żądaną ilość.

OEM:Możemy produkować towary zgodnie z wymaganiami klienta.

Usługa:Bardziej zależy nam na dostawie na czas i jakości

Więcej informacji prosimy o kontakt:

wxmachinery@163.com

WhatsApp: +86 13961729519

Skype: zouqicheng

Pytanie: 2308574039

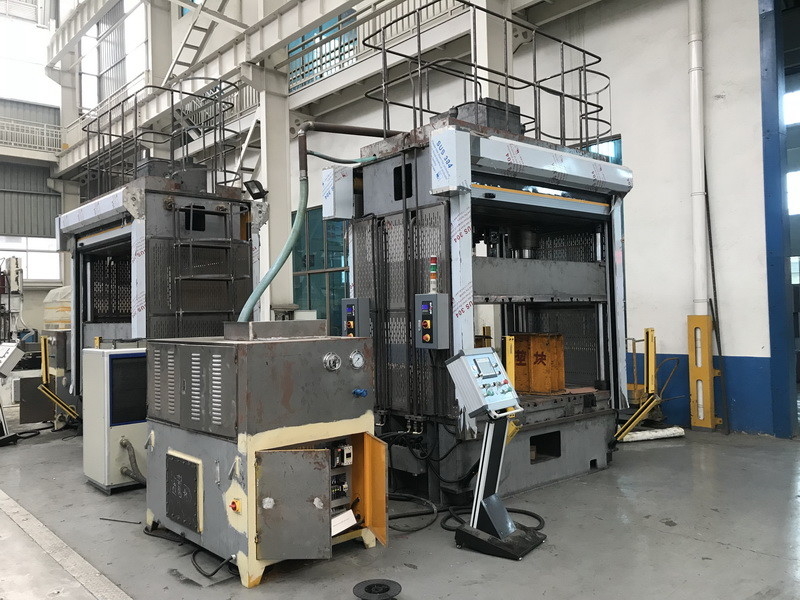

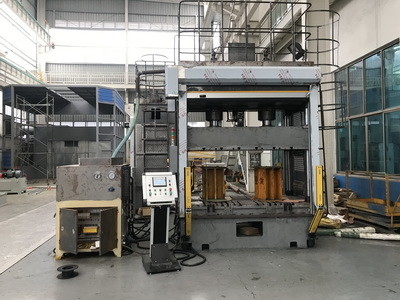

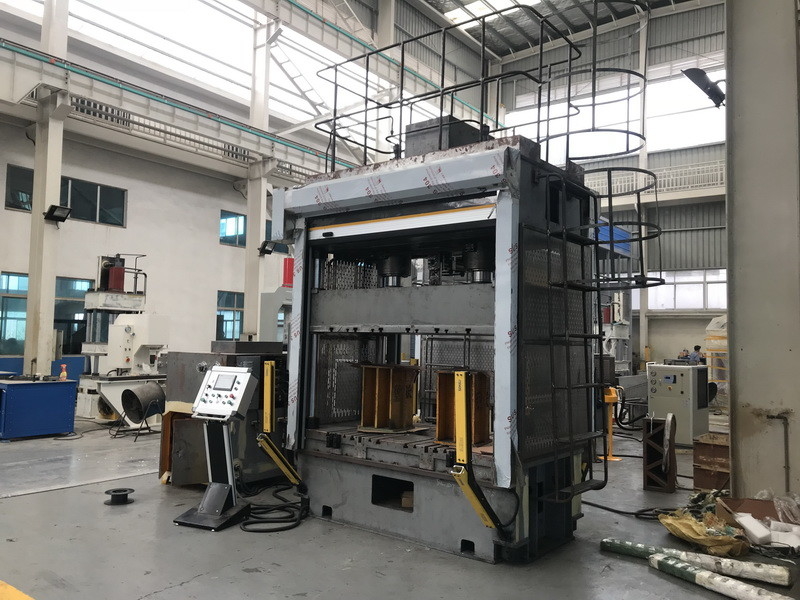

prasa czterokolumnowa froming machine200T jest zainstalowana w warsztacie klienta
