4000 m długości CNC Tandem Press Brake Machine Tool Single V Bottom Die Bend 5mm Sheet

Co to jest maszyna hamulcowa:

a m dostarczyć bardziej szczegółowy przegląd maszyn hamulcowych:
Hamulce prasowe to rodzaj narzędzia do obróbki metalu używanego do gięcia blachy metalowej lub innych materiałów.

Składa się z stacjonarnej dolnej obróbki (lub łóżka) i ruchomego górnego obróbki (lub ram), który stosuje siłę do gięcia materiału

w pożądany kształt.
Kluczowe elementy maszyny hamulcowej zawierają:
Ramy: ramy ciężkoodporne zapewniają konstrukcyjne wsparcie maszyny.
Ram: ruchomy, górny kołek, który ma siłę gięcia i jest napędzany hydraulicznie, elektrycznie lub mechanicznie.
Łóżko: Niższa, nieruchoma deska, która podtrzymuje przedmiot podczas gięcia.
Zwrotnik: ustawialne przystanki, które precyzyjnie ustawiają przedmiot do obróbki przy każdym zakręcie.
Narzędzia: Wymienne matryce lub narzędzia, które dają pożądany profil gięcia.
Kontrola: Interfejs do programowania i sterowania procesem gięcia, często z możliwościami CNC.

dostarczanie wysokiej jakości hamulca CNC hydraulicznego i hydraulicznej maszyny do kładzenia

Wskaźnik siatkowy FAGO na maszynie hamulcowej CNC:

Liniarka siatkowa jest często stosowana w układzie serwo z zamkniętym pętlem narzędzi maszynowych hamulcowych CNC, które

Sygnał wyjściowy mierzony jest impulsem cyfrowym.

który charakteryzuje się dużym zakresem wykrywania, wysoką dokładnością wykrywania i szybką reakcją.

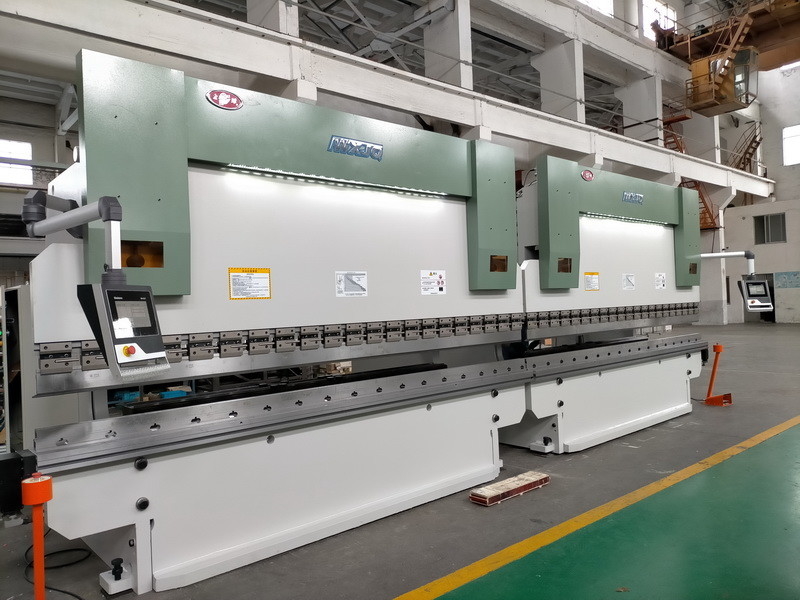

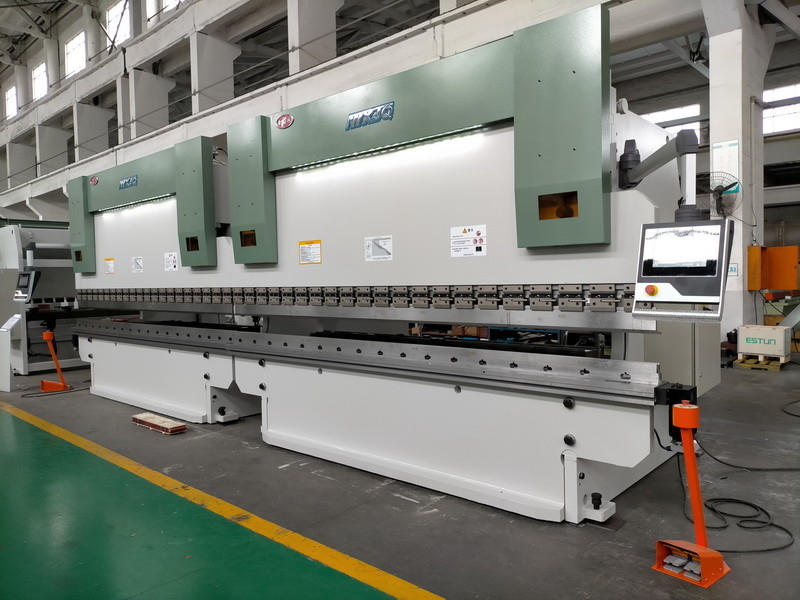

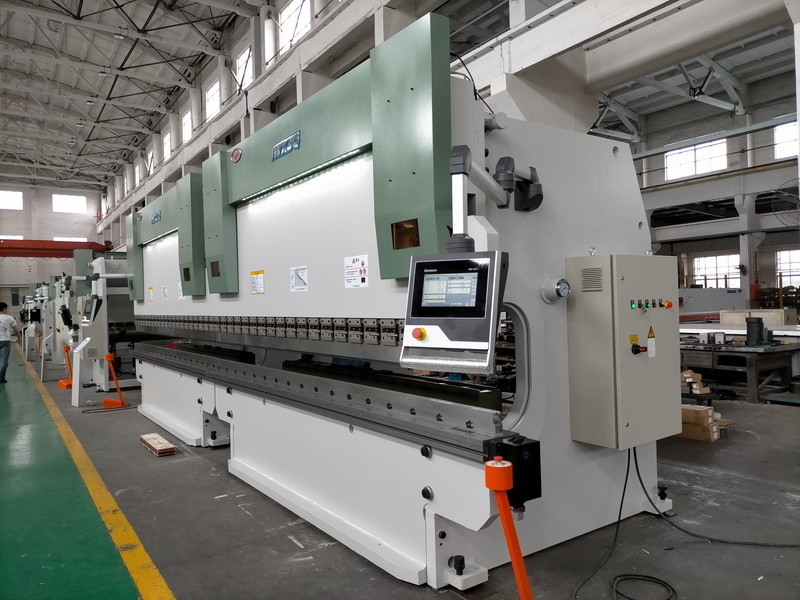

 Zasada CNC Tandem Press Brake Machine:

Wybierz dwa WE67K- serii hamulca CNC z tych samych specyfikacji, a następnie skonfigurować podwójne maszyny

urządzenie synchronizujące połączenie dwóch narzędzi maszynowych umożliwia przetwarzanie dodatkowo długich i grubych części roboczych.

Dwa narzędzia mogą być również używane oddzielnie w tym samym czasie, zwiększając wydajność produkcji i oszczędzając

Mechanizm synchronizacji przyjmuje mechaniczny mechanizm kompresji.

serwo hydrauliczne i mechaniczne zatrzymanie; bieg górnego suwaków i położenie tylnej ramy oporowej są

szybka regulacja silnikiem, ręczna regulacja, elektroniczny wyświetlacz sterowania numerycznego

serwo CNC gięcia maszyny może być połączony przez wiele maszyn.

w porównaniu z pojedynczą maszyną

z tym samym ciśnieniem, ma oczywistą przewagę cenową w tej samej konfiguracji, co może zaoszczędzić koszty użytkowania

dla klientów.

Narzędzie do pieczenia prasowego CNC Dane techniczne


Maszyna do gięcia płytek CNC Właściwości
Maszyna hamulcowa Synchro Press Brake wykorzystuje najnowocześniejszą hydraulikę (Bosch-Rexroth lub
Hoerbiger) oraz elektroniki (Telemecanique, Merlin Gerin Legrand, Siemens) do
Zapewnić dokładną kontrolę procesu gięcia.
konstrukcja stalowa z mono-blokowego spawania, zwalniana z naprężenia po spawaniu i obrobiona
bez ponownego ustawiania w celu zagwarantowania precyzji maszyny, w całości, zapewniając minimalną
zgięcie podczas gięcia
Śruby są wykonane ze stali, mielonego precyzyjnie i mikropolirowanego przez długi czas.
Zsynchronizowane hamulce prasowe to dwusylindrowe hamulce z ruchem w dół
hamulca hydraulicznego (osio Y1 ∼ Y2) i obejmuje:

Główne elementy hamulca prasowego CNC:
1Zgodność z CE, w tym osłony świetlne AKAS
2Synchronizacja wiązki za pomocą skali liniowych i zawory proporcjonalne
3Delem System sterowania programem kątowym lub ESA
4. Oś Y1 + Y2 + X jako standardowa, automatyczne indeksowanie osi przy uruchomieniu
5. Europejski (system) górny i dolny zaciski narzędziowych
6. Utrudnione narzędzie górne i narzędzie dolne 4-V-die
7. Serwo silnik napędzany odwrotnym miernikiem na śruby kulkowe (= osi X)
8. Kronowanie stołu / górne przyciski z anti deflection klinów
8Stronne i tylne osłony bezpieczeństwa oraz przełączniki bezpieczeństwa

Opcjonalne wyposażenie hamulca hydraulicznego CNC o pojemności 100 t:
1Kontrola dodatkowych osi, takich jak X1, X2, R1, R2, Z1 i Z2
2Delem 65, 66, 69 i Cybelec 80, 1200, Seria Modeva
3Większe otwory gardła, większe otwarcie światła dziennego, itd.
4. Szybkie ręczne lub hydrauliczne zaciskanie Top Tool
5Dodatkowe uniwersalne blokady palców
6Centralny silnikowy układ smarowania

Załączone akcesoria do maszyny hamulcowej:

• Wsparcie przedniego ramienia, 3 sztuky
• Śruby kotwicowe, 4 sztuky
• Orzechy, kawałki.
• Myjnia, kilka kawałków.
• Pistolet olejowy, 1 sztukę
• Pedałka stóp 1 sztukę

Górne przebicie i dolne gniazdo do hamulca hydraulicznego:

• Standardowe przebicie górne, może być przekrojone do długości 500 mm lub dostosowane.
• Krawędź przebicia jest HCR 45-50 po obróbce cieplnej
• Użyj szybkiego zacisku z przekroczeniem koronowanym, aby utrzymać uderzenie.
• Multi Vee do gięcia różnej grubości blachy.
• Górna matryca jest HB190-260 po obróbce cieplnej.

Serwoprasowe hamulce = oszczędności energii = CNC hydrauliczne hamulce
Elektryczne hamulce hydrauliczne
Od 5 do 14+ osi CNC • 110, 150, 195 Tonnage • 8' do 10' Długości gięcia
Nasze serwo hydrauliczne hamulce prasowe są potężne wydajne metalowe giętki z do 66% mniejszym zużyciem energii

W trakcie pracy w stanie gotowości i 44% mniejsze zużycie energii podczas cyklu gięcia.

napędzane silnikami "elektrycznymi" servo AC napędzającymi olej hydrauliczny "na żądanie" zgodnie z pompami o zmiennej prędkości obrotowej.

Nasze serwo hamulce prasowe osiąga znacznie niższe koszty za część za pomocą naszych wysoce zaawansowane zaawansowane

Technologia, która synchronizuje potężne siły elektroniki, energii elektrycznej i hydrauliki tylko wtedy, gdy jest to potrzebne.

Nigdzie nie znajdziesz cichszego, bardziej energooszczędnego lub dokładniejszego hamulca.

ściągnij broszurę tutaj
CNC hydrauliczne tłoczenie hamulca.pdf

rysunek hamulca hydraulicznego CNC:
