Gilotyna do gilotyny o wysokiej wydajności ręcznej Gilotyna do cięcia blachy

Gilotyna do gilotyny o wysokiej wydajności ręcznej Gilotyna do cięcia blachy

  • High Light

    nożyce gilotynowe cnc

    ,

    nożyce gilotynowe z blachy

  • Nazwa
    standardowa maszyna do ścinania blachy stalowej / hydrauliczne nożyce gilotynowe
  • aplikacji
    przemysł konstrukcji stalowych
  • twardość ostrza
    HRC 58
  • Moc maszyny
    45KW
  • Ostrze
    96Si lub 6CrW2si
  • regulacja balde
    ręcznie za pomocą pokrętła ręcznego
  • Miejsce pochodzenia
    WUXI, CHINY
  • Nazwa handlowa
    WXJQ
  • Orzecznictwo
    ISO9001
  • Numer modelu
    QC11Y-20X3200
  • Minimalne zamówienie
    1 zestaw
  • Szczegóły pakowania
    żelazna paleta i drewniany pojemnik na walizki: 20'GPX1,
  • Czas dostawy
    30 dni

Gilotyna do gilotyny o wysokiej wydajności ręcznej Gilotyna do cięcia blachy

  • Gilotyna do gilotyny o wysokiej wydajności ręcznej Gilotyna do cięcia blachy
  • Gilotyna do gilotyny o wysokiej wydajności ręcznej Gilotyna do cięcia blachy
Uzyskaj cenę Skontaktuj się teraz
Gilotyna do gilotyny o wysokiej wydajności ręcznej Gilotyna do cięcia blachy

zapewnienie hydraulicznego noża gilotynowego, nożyce hydrauliczne, hydrauliczna maszyna do cięcia, prasa krawędziowa, prasa krawędziowa CNC, prasa krawędziowa tandem, giętarka



Maszyna do cięcia blachy 16x3200mm Wprowadzenie

  • Ta maszyna do ścinania guillaine płyty przyjmuje strukturę zgrzewania płyt stalowych, mają wysoką wytrzymałość
  • i dobra wytrzymałość.
  • Rama jest w całości spawana stalowymi płytami i poddawana zabiegowi ponownego przeżywania stresu
  • przez odpuszczanie.
  • Napęd hydrauliczny, powrót belki nożowej jest płynny i szybki przez cylinder azotu.
  • Przenośna i szybka regulacja szczeliny łopatek i wartość luki
  • oznaczone cyfrowo, wygodnie i szybko. Wyposażone w oświetlenie-wyrównanie, aby
  • wyrównanie przy ścinaniu. Skok noża może być regulowany w trybie bezstopniowym.
  • Ogrodzenie ochronne zapewniające bezpieczeństwo pracy.
  • Cyfrowe urządzenie wyświetlające o rozmiarze dostępnym dla tylnego miernika i ścinania.
  • Prostokątne noże monoblokowe o długiej żywotności z 4 ostrzami,
  • wysokiej jakości wysokowęglowe ostrza wysokiej jakości D2.
  • Europejska elektryka kluczowa i zawory hydrauliczne Zaawansowany zintegrowany układ hydrauliczny
  • z dobrą niewiarygodnością - importowane z Niemiec.

Charakterystyka maszyny do cięcia blach o szerokości 3200 mm


1. Przyjmuje się konstrukcję spawaną z blachy, z przekładnią hydrauliczną

i powrót akumulatora, typowy dla łatwej obsługi, niezawodnej wydajności,

i ładny wygląd.
2. Wskazanie za pomocą wskaźnika zapewnia regulację prześwitu ostrza,

do poręcznej i szybkiej regulacji.
3. Urządzenie wyrównujące z urządzeniem oświetleniowym i sterującym do ścinania pręta uderzeniowego

oraz w celu zmniejszenia oporów tarcia.
4. Zapewniona jest rolkowa kulka podtrzymująca materiał, aby zminimalizować ogon ryby z belką

oraz w celu zmniejszenia oporów tarcia.
5. Tylny zderzak jest wyposażony w elektryczne urządzenia do regulacji i regulacji ręcznej,

i urządzenie cyfrowe jest dostępne do wyświetlania, jeśli wielkość stopera i czas ścinania
6. Tylny ogranicznik jest wyposażony w koder i cyfrowy wyświetlacz,

Tak, aby położenie tylnego stopera było wyświetlane dokładniej, a tym samym dalej

zwiększyć precyzję ścinania, jeśli to urządzenie.

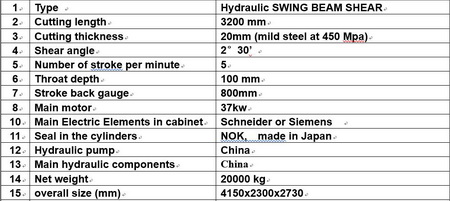

Parametry maszyny do cięcia blachy o grubości 20mm

Gilotyna do gilotyny o wysokiej wydajności ręcznej Gilotyna do cięcia blachy 0

Hudraulic plate shear Specyfikacja

Hydrauliczny

nożyce gilotynowe

Model

Åšcinanie

rozmiar

(mm)

Åšcinanie

kÄ…t

TnÄ…cy

numer

(min -1 )

Tylny wskaźnik

(mm)

Główny

silnik

(KW)

Waga

(kg)

Ogólny

wymiary

(mm)

QC11Y-6X2500 4X2500 0,5 ° -2 ° ≥ 12 20-600 7.5 5410 3170 x 1620 x 2301
QC11Y-6X3200 6X3200 0,5 ° -2 ° ≥9 20-600 7.5 6750 3870 x 1670 x 2000
QC11Y-6X4000 6X4000 0,5 ° -2 ° ≥ 10 20-600 11 8800 4690 x 1670 x 2075
QC11Y-8X2500 8X2500 0,5 ° -2 ° ≥ 11 20-600 11 6245 3170 x 1640 x 2000
QC11Y-8X3200 8X3200 0,5 ° -2 ° ≥ 10 20-600 11 7365 3880 x 1670 x 2000
QC12Y-12X2500 12X2500 0,5 ° -2 ° ≥8 20-800 15 8000 3195 x 1700 x 2155
QC11Y-12X3200 12X3200 0,5 ° -2 ° ≥8 20-800 18,5 11590 3895 x 1860 x 2290
QC11Y-12X4000 12X4000 0,5 ° -2,5 ° ≥8 20-800 22 14000 4800 x 2100 x 2460
QC11Y-16X2500 16X2500 0,5 ° -3 ° ≥ 7 20-800 22 10800 3235 x 1950 x 2345
QC11Y-16X3200 16X3200 0,5 ° -2,5 ° ≥ 7 20-800 22 13150 3925 x 2000 x 2350
QC11Y-20X3200 20X3200 0,5 ° -2,5 ° ≥ 6 20-1000 30 18000 4005 x 2250 x 2470
QC11Y-20X2500 20X2500 0,5 ° -3 ° ≥ 6 20-1000 30 14800 3355 x 2220 x 2470
QC11Y-25X2500 8X4000 0,5 ° -3 ° ≥5 20-1000 45 22100 3975 x 2400 x 2210
QC11Y-8X6000 8X6000 0,5 ° -2 ° ≥ 7 20-800 22 23850 7315 x 2435 x 2965

Sprzęt Stanrdard

  • Powered Back gauge X-axis
  • Åšruby kulowe i polerowany prÄ™t o dokÅ‚adnoÅ›ci 0,05 mm.
  • Ramiona obrotowe i przednie ramiona wsporcze
  • Zawór hydrauliczny WÅ‚ochy ATOS
  • Niemcy ZÅ‚Ä…cze do rur EMB
  • Niemcy Siemens Main Motor
  • Tele mecanique / Schneider Electrics
  • Hydrauliczne i elektryczne zabezpieczenie przed przeciążeniem
  • OÅ›wietlenie linii ciÄ™cia i drut do ciÄ™cia w cieniu
  • Górne ostrze z dwoma krawÄ™dziami tnÄ…cymi i dolnym ostrzem z czterema krawÄ™dziami tnÄ…cymi (6CrW2Si)

Po usłudze sprzedaży

Gwarancja jakości: 2 lata

Możemy zapewnić instruktaż wideo i inżynierów zamorskich usług.

A jeśli coś jest nie tak z maszyną po gwarancji, możemy zaoferować wyposażenie maszyny w cenie.
