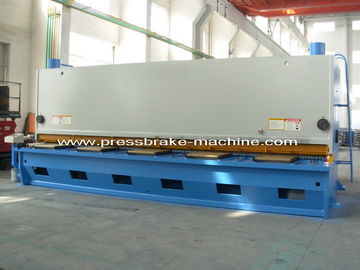

Mechnical hydrauliczne nożyce gilotynowe 6.5m Shear Steel

Mechnical hydrauliczne nożyce gilotynowe 6.5m Shear Steel

kupić hydrauliczne nożyce gilotynowe, hydrauliczne nożyce, hydrauliczne urządzenie do cięcia, prasy krawędziowej, prasa krawędziowa CNC, prasa krawędziowa tandem, giętarka

Opis produktu

1. maszyna do cięcia grubych blach wyposażona jest w dobrze znane narzędzie górne i dolne
2. maszyna tnąca jest trwale usztywniona i zapewnia dokładne gięcie. Silna pompa wysokociśnieniowa
3. nożyce guillone Ulepszona konstrukcja UE, Monoblock za pomocą robotów spawalniczych i aparatów oraz proces odciążania przez wyżarzanie.
4. Zastosowanie zaawansowanego zintegrowanego układu hydraulicznego, dobra niezawodność;
5. Zastosowaliśmy trzypunktowy prowadnik toczny, wyeliminować lukę w szynach, aby poprawić
6. jakość cięcia ,; mechaniczny ogranicznik tylny, regulacja ręczna,
7. wyświetlacz cyfrowy;
8. Regulacja koła zamachowego ostrza, szybka, dokładna, wygodna;
9. Prostokątne ostrze, cztery ostrza mogą być używane, długa żywotność.
10. Regulowany kąt ścinania, zmniejsza zniekształcenie materiału płyty;
11. Nośnik narzędzia dzięki przechylanej konstrukcji, łatwy w podawaniu i może poprawić
12. dokładność pracy;
13. Funkcja ścinania w sekcjach; z funkcją świateł na linii;
14. Urządzenie podtrzymujące materiał po (inny wybór)

Parametr hydraulicznego ścinania

Model	QC11K-16x6500
Maksymalna grubość płyty ścinającej	mm	16
Maksymalna szerokość cięcia	mm	6500
Wytrzymałość płyty ścinanej	N / m²	450
kąt ścinania	deg	0,5-2,5
Czasy cięcia	Times / Min	4
Maksymalny skok końca tylnego	mm	20-1000
Objętość zbiornika paliwa	L	1550
Moc silnika głównego	K w	37
długość maszyny	mm	7450
Szerokość maszyny	mm	2550
Wysokość maszyny	mm	3170
ciężar maszyny	Kg	39000

Nasze usługi

1.Instalacja serwisowa

Usługi instalacyjne są dostępne we wszystkich urządzeniach Shenchong. Wysyłamy technika do fabryki klienta w celu instalacji i przedoperacyjnej pracy maszyn.

2.Usługi szkoleniowe

Nasz technik jest dostępny w Twojej fabryce i oferuje szkolenie dotyczące korzystania z naszych maszyn. Możesz również wysłać swojego technika do naszej firmy, aby nauczyć się obsługiwać maszyny.

3. Gwarancja Jakości

Gwarantujemy jakość maszyny (np. Prędkość przetwarzania i wydajność pracy jest taka sama jak w przypadku próbek).

Przed wysyłką organizujemy test końcowy. Uruchomimy maszynę na kilka dni, a następnie używamy materiałów klienta do testów. Po upewnieniu się, że maszyna ma najlepszą wydajność, dokonaj wysyłki.

Gwarancja na urządzenie wynosi 2 lata. W razie potrzeby oferujemy elastyczne przedłużone gwarancje.

Wprowadzenie do maszyny

1. Rack część

• Dzięki strukturze ramowej spawania blach stalowych, o dobrej sztywności,
• dwa cylindry olejowe zamocowane na dwóch górnych kolumnach, stół warsztatowy do
• połączenie spawania kołków
• na stole warsztatowym i może wprowadzić drobne poprawki, aby uzyskać równe odstępy między ostrzami.

2. Górny element przesuwny

• Do konstrukcji spawanej z blachy stalowej, o dobrej sztywności, po poprzednim wałku
• dla punktu podparcia, w napędzaniu ruchu posuwisto-zwrotnego cylindra olejowego
• w górę iw dół wokół pełnego ścinania. Przyjmuje trzypunktową toczącą szynę prowadzącą,
• wyeliminować luz prowadzący, poprawić jakość ścinania. Ostrze prostokątne,
• cztery części wszystkie mogą być używane, długi okres użytkowania. Trwałość struktury
• introwersja, ułatwienie wygaszania i może poprawić precyzję pracy.
• Odpoczynek na ścinaniu Kąt jest regulowany, zmniejsz deformację
• odkształcenie blachy,
• regulacja koła zamachowego na przednim panelu, po lewej stronie ostrza
• instrukcje dotyczące odstępu: Przednia i tylna szyna prowadząca i wałek przyjmują odkuwki ze stali stopowej.

3. Naciśnij urządzenie

• Poprzez zainstalowanie większego nacisku na płycie nośnej przed materiałem ramy
• cylindra olejowego,
• ciśnienie wejściowe butli materiału, oczekuje się, że ciśnienie spadnie poniżej
• przezwyciężyć napięcie sprężyny, płytkę dociskową, po zakończeniu ścinania,
• za pomocą sprężyny skrętnej
• napięcie i reset.
• Rozmiar siły naciskającej materiał zwiększa się wraz ze wzrostem przez ścinanie
• grubości blachy.

4. Instytucje zamiejscowe

• Przed przystankiem: przez przednią stelaż i Skalę i lewą przegrodę,
• skład itp.
• Po odłożeniu (tył): W górnym położeniu ślizgowym pod szczebelkiem wzdłuż
• z resztą na górze i na dole, regulacja tylna za pomocą śruby
• przez napęd silnikowy. Kontroluj odległość ruchu,
• i ma system ładowania z miękkim limitem. Silnik nie spełnia wymagań
• rozmiar, ręczne i precyzyjne dostrojenie, aby zapewnić wymagane wartości do dostosowania.
• Tak więc regulacja tylnego przyrządu pomiarowego
• jest wygodny i niezawodny.

5. Układ hydrauliczny maszyny

• Ta maszyna przyjmuje przekładnię hydrauliczną, główną pompę zębatą, hydrauliczną
• system przez zawór jednokierunkowy, zawór nadmiarowy, kierunek elektromagnetyczny
• otwieracz do butelek i zwierząt gospodarskich itp.
• System jest rozsądny,
• ruch jest stabilny i niezawodny.
• Zgodnie z oznaczeniem kierunku obrotu strzałki po uruchomieniu silnika,
• (Kiedy zawór elektromagnetyczny nie działa) Pompa zębata przekładni zostanie przefiltrowana
• olej przez rurę ssącą oleju do płyty zaworu i elektromagnetycznego zaworu
• po powrocie do czołgu.
• Ciśnienie zasilania przez pompę zębatą używaną w układzie,
• maksymalne ciśnienie robocze systemu dla 20 Mpa, ustawione przez zawór przelewowy,
• zawór hydrauliczny ustawił się przed wyjściem, zwykle użytkownik d
• Oes nie potrzebuje żadnej regulacji, Szanghaj hydrauliczny
• zawór jest używany w zaworze hydraulicznym, wszystkie karty ściany uszczelniającej, wybierz Japan line
• udekoruj zwięźle, mniej przecieków, łatwa konserwacja i debugowanie.

6. System elektryczny maszyny

• To urządzenie przyjmuje zasilanie 50 Hz, 380 V prądu zmiennego, przez główną pętlę
• sterowanie napięciem wyjściowym transformatora 220, elektromagnetyczny zawór nadmiarowy,
• lampka kontrolna i przycisk .. Skrzynka elektryczna maszyny znajduje się po lewej stronie
• obrabiarki, przycisk sterowania przed instalacją maszyny,
• łatwa obsługa, która prowadzi do przełącznika pedału SA3 prowadzonego przez skrzynkę elektryczną.
• Maszyna za pomocą przełącznika może być pojedyncza, ciągła i
• dynamiczne możliwości. Maszyna ma również regulację długości ścinania,
• pokrętło, pokrętło zewnętrzne przekaźnik czasowy, można ustawić długość ścinania, obrócić pokrętło
• przełącznik SA2, rev. Jasne światła do linii, ruchoma cięta blacha, tworzą rząd
• w linii produkcyjnej obróbki blachy i projekcji ostrza maszyny zachodzą na siebie,
• może ścinać wymagane wyniki. Elementy elektryczne firmy Siemens.
• Obwód główny posiada odpowiednią funkcję zabezpieczenia przed przeciążeniem i zwarciem,
• bezpieczny i niezawodny, łatwy w utrzymaniu.
